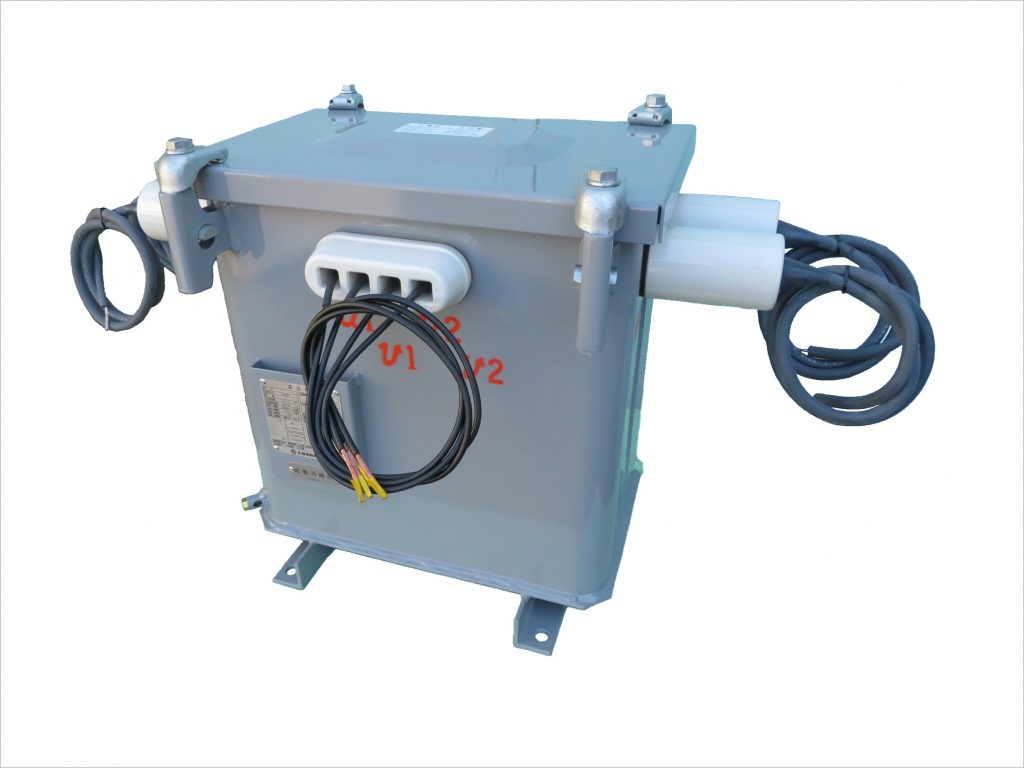

電源用変圧器（0.5kVA、2回路用）
用途
・本器は、弊社製 予備線切替用真空開閉器（形式：OVS-WM）の操作電源を主な用途とした１台で２回路使用できる電源変圧器です。
・その他、開閉器などの制御電源用としてもご使用いただけます。
特長
・１台に２回路を内蔵したことによって、装柱施工の簡素化に貢献できます。
・耐重塩じん仕様ですので、塩害地域でもご使用いいただけます。
定格および仕様
| 形式 | 耐塩形 |
|---|---|
| SSO-2-SL | |
| 定格容量 | 0.5kVA × ２回路 |
| 定格電圧 |
一次側 6600V 二次側 105V |
| 定格電流 | 二次側 4.76A |
| 定格周波数 | 50／60Hz |
| 試験電圧（耐電圧） |
一次：LI60kV／AC 22kV 二次： AC 2kV |
| 相数 | 単相 × ２回路 |
| 極性 | 減極性 |
| 耐塩じん汚損特性 |
耐重塩じん （等価塩分付着量 0.35mg／cm2） |
| 高圧口出線 | 高圧引下用ブチルゴム絶縁電線（PDB）5.5mm2 |
| 低圧口出線 | 600V ポリエチレン電線（IE）5.5mm2 |
| 標準塗装色 | マンセル N5.5（耐塩塗装） |
| 総質量 | 73kg |
| 油量 | 21L |
| 準拠規格 | JEC-2200 |
| 標準付属品 |
なし |
