高圧引込開閉器盤（自立形、気中開閉器を内蔵）

用途

• 本高圧引込開閉器盤は、弊社製の高圧気中開閉器をキャビネットに収納した省スペースタイプの地上設置形自立盤です。収納する高圧気中開閉器はSOGトリップ機能を備えておりますので、地中化配電区域や市街地で電柱が建てられない所などの高圧需要家様の責任分界点に設置するために最適です。

特長

• 収納する高圧気中開閉器は、VTおよびLA内蔵の仕様にも対応します。
• 盤内の前面には、作業者の検視性および安全性に配慮した樹脂製の保護板を設けています。
• 盤のベース金具は、アンカーボルトの後打ちが可能な省施工構造となっています。
• 盤のベース金具は、耐錆性に優れた溶融亜鉛めっきを施しています。
• 盤の塗装は、耐久性に優れた紛体塗装を施しています。（耐塩仕様塗装）
  （塗装色は、マンセル 5Y7／1を標準としていますが、その他の塗装色も承りますので、ご相談ください。）

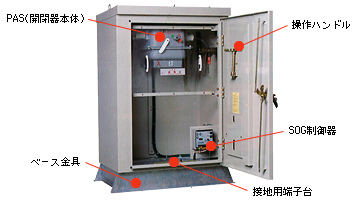

構造

• 盤上部の2箇所に吊上用のフックを設けています。
• 開閉器の操作は、脱着式のハンドルで容易に行うことができます。
• 主回路ケーブルには、圧着端子を取り付けていますので、施工時の接続が容易にできます。
• 盤の正面には扉を設け、施錠できる構造とし、万が一開閉器で内部短絡等に事故が起こっても扉が開かない構造としています。また、開放した扉が風などによって閉じないように扉ストッパーを設けています。
• ケーブル引込口には、ケーブルブラケットを取付けられる金具を設けています。（ケーブルブラケットは仕様外ですので、お客様でご用意していただくものとします。）
• VCTスペースが必要な場合は、別途お問い合わせください。

定格および仕様
