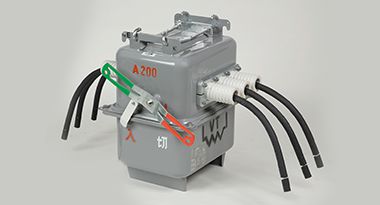

過電流ロック形高圧気中開閉器(SOG)(佐助くんシリーズ、定格電流200A~400A)

  • 標準タイプ、LA内蔵タイプ

  • VT内蔵タイプ

用途・動作

本器は,高圧需要家引込口の責任分界点,或いは自家用構内分岐点の区分開閉器として地絡保護を目的に設置し,事故発生時の回路保護を目的とします。本器の負荷側で発生した地絡事故の場合には本器が感知して直ちに開閉器を開放します。又,本器が過電流(ロック電流以上)を感知した場合,電源側の遮断装置が動作して停電したことを確認した後,自動的に開閉器を開放します。

特長

・小型、軽量化を実現従来当社比(容積:約50%減、質量:約40%減)
・外箱を全タイプでステンレス製とし、深絞り工法によって極力溶接箇所を縮小することで、耐久性を向上しました。
・定格電流200~400Aまで同一外形寸法です。
・全タイプで耐重塩じん仕様となっております。
・標準タイプ(非方向性、方向性)の他、避雷器(LA)を内蔵したタイプ、SOG制御器用電源変圧器(VT)を内蔵したタイプもご用意しております。
・国土交通省仕様、(公社)全関東電気工事協会殿、電気安全北陸委員会殿の推奨認定仕様も製作しております。

※本器をキャビネットに収納した「高圧引込開閉器盤」もご用意できますので、ご用命ください。
※高圧電路の分岐及び区分開閉器用として、「手動操作のみ(SOG機能無し)」の仕様もご用意しておりますので、ご用命ください。

オプション

・SOG制御器
   ステンレス製ボックス(屋外用)

   零相電圧(Vo電圧)整定 1.5%タイプ
 ・開閉器
    主回路口出線の延長
    制御ケーブルの延長/中継端子箱
    エスロンロープ(操作用ロープ)
    主回路連動補助接点(最大2a2b)

その他

安心,安全の日本製

機種選定と製品ラインナップ【一般地域】

モールドコーン形仕様の場合、当社品番の末尾数字の前に「K」が付きます。(例:OAG-CK5)
品番の末尾に「★」印があるものは国土交通省仕様です。(例:OAG-CPK5)

種別 内蔵機器 当社品番 定格電流 PDF資料
非方向性 OAG-C5 200A



一般



モールドコーン



300A
400A
OAG-CK5 200A



300A
400A
LA内蔵 OAG-CL5 200A



300A
400A
OAG-CLK5 200A



300A
400A
VT内蔵 OAG-CP5 200A



300A
400A
OAG-CPK5 ★ 200A



300A
400A
LA・VT内蔵 OAG-CPL5 200A



300A
400A
OAG-CPLK5 ★ 200A



300A
400A
方向性 OAG-CD5 200A



300A
400A
OAG-CDK5 200A



300A
400A
LA内蔵 OAG-CLD5 200A



300A
400A
OAG-CLDK5 200A



300A
400A
VT内蔵 OAG-CPD5 200A



300A
400A
OAG-CPDK5 ★ 200A



300A
400A
LA・VT内蔵 OAG-CPLD5 200A



300A
400A
OAG-CPLDK5 ★ 200A



300A
400A

【東京電力(株)殿管内 (公社)全関東電気工事協会殿 優良機材科推奨認定品】

種別 内蔵機器 当社品番 定格電流 PDF資料
非方向性 OAG-CK5 300A





400A
LA内蔵 OAG-CLK5 300A



400A
方向性 OAG-CDK5 300A



400A
LA内蔵 OAG-CLDK5 300A



400A
LA・VT内蔵 OAG-CPLDK5 300A



400A

【北陸電力(株)殿管内 電気安全北陸委員会殿 推奨認定品】

種別 内蔵機器 当社品番 定格電流 PDF資料
非方向性 OAG-CH5 200A





300A
400A
方向性 OAG-CDH5 200A



300A
400A
